電纜型號

WDZB-YJY63-0.6/1kV、WDZB-YJY23-0.6/1kV

適用范圍

本產品適用于交流50Hz，額定電壓不超過0.6/1kV的線路中，供輸配電能之用。

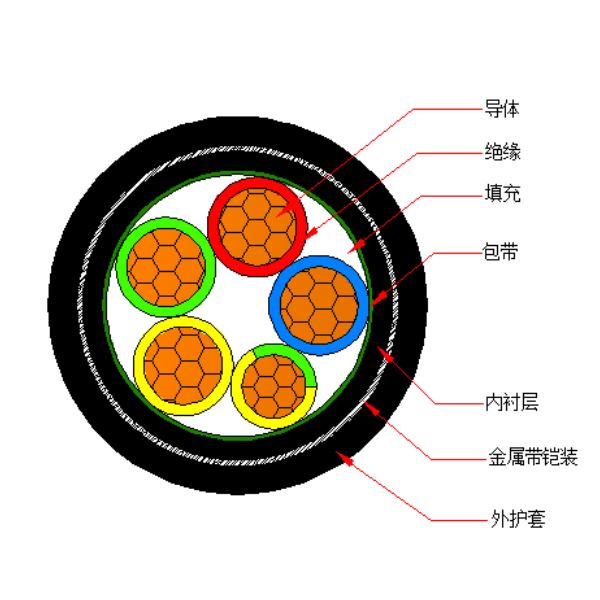

電纜結構

導體

第1種或第2種銅導體

絕緣

交聯聚乙烯（XLPE）

內護套

低煙無鹵阻燃聚烯烴

鎧裝

不銹鋼鋼帶（單芯）

鍍鋅鋼帶（多芯）

外護套

低煙無鹵阻燃聚烯烴

產品標準

GB/T 12706.1，IEC 60502-1

GB/T 19666

規格范圍

1芯：10~630mm²

2芯：1.5~400mm²

3芯：1.5~400mm²

4芯：1.5~400mm²

5芯：1.5~400mm²

3+1芯：2.5~400mm²

3+2芯：2.5~400mm²

4+1芯：2.5~400mm²

線芯識別

2芯：●紅●藍

3芯：●黃●綠●紅 或 ●紅●藍●黃/綠

4芯：●黃●綠●紅●藍

5芯：●黃●綠●紅●藍●黃/綠

護套顏色

●黑色（或按客戶要求）

技術參數

額定電壓（U₀/U）

0.6/1kV

最高系統電壓（U_m）

1.2kV

溫度等級

導體最高運行溫度：+90℃

使用環境溫度：-25℃~+45℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

單芯電纜：15D

多芯電纜：12D

注：D為電纜實際外徑

敷設方式

直埋敷設、穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設、支持式架空敷設、懸掛式架空敷設等。
