電纜型號

KVVP2-22-450/750V

適用范圍

本產品適用于交流50Hz，額定電壓不超過450/750V的線路中，起控制、監控回路及保護線路之用。

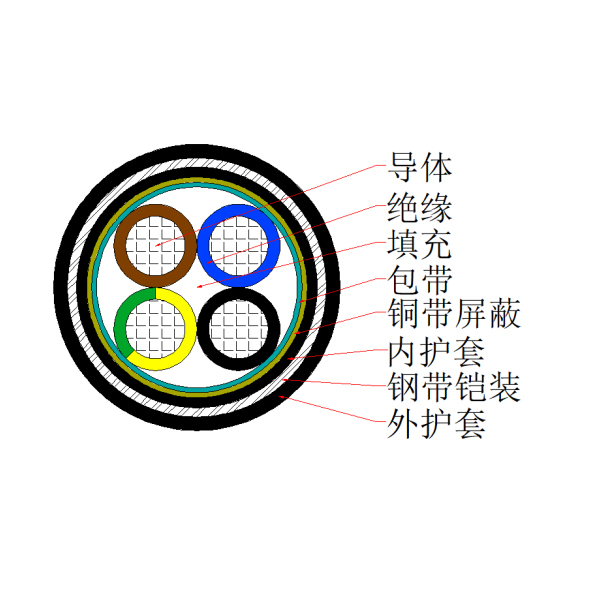

電纜結構

導體

第1種實心或第2種絞合銅導體

第1種導體用（A）表示（省略）

第2種導體用（B）表示，在規格后標明

絕緣

聚氯乙烯（PVC）

填充（可選）

聚丙烯網狀撕裂繩

銅帶屏蔽

軟銅帶

鎧裝

鍍鋅鋼帶或涂漆鋼帶

護套

聚氯乙烯（PVC）

線芯識別

2芯：●棕●藍

3芯：●棕●藍●黑

或●棕●藍●黃/綠

4芯：●棕●藍●黑●黑1

或●棕●藍●黑●黃/綠

5芯：●棕●藍●黑●棕1●黑1

      或●棕●藍●黑●黑1●黃/綠

6芯及以上：●白1～N

      或●白1～N-1●黃/綠

護套顏色

●黑色（或按客戶要求）

規格范圍

芯數：5～61芯

導體標稱截面：0.5～10mm²

產品標準

GB/T 9330.2-2008

技術參數

額定電壓（U₀/U）

450/750V

溫度等級

導體最高運行溫度：+70℃

使用環境溫度：-15℃~+40℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

12D（D為電纜實際外徑）

工廠編碼(生產許可證編碼)

(滬)XK06-001-00128

產品表面標識

起帆牌  (滬)XK06-001-00128

上海起帆電纜股份有限公司

型號   電壓   規格   日期   米標

注：僅在生產許可證范圍內噴印生產許可證編碼
