電纜型號

MCP-0.66/1.14kV

適用范圍

本產品適用于額定電壓不超過0.66/1.14kV采煤機及類似設備的電源連接。

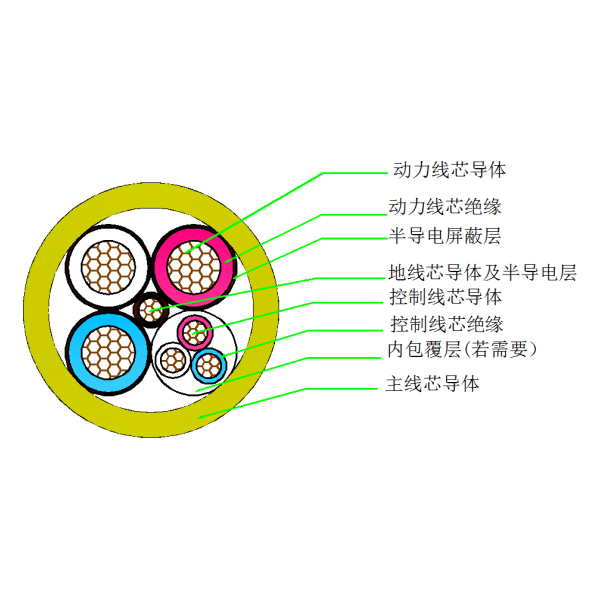

電纜結構

導體

第5種鍍錫銅導體

絕緣

動力線芯：三元乙丙橡膠（XJ-30）

絕緣屏蔽：半導電帶

地線芯：半導電橡膠（如繞包時為半導電帶）

控制線芯：三元乙丙橡膠（XJ-30）

填充（可選）

邊隙橡皮膠條或玻璃纖維繩

護套

氯化聚乙烯或其他相當材料的混合物（XH-03）

產品標準

MT 818.2-2009

規格范圍

3芯動力主芯：25~150mm²

1芯地線芯：見結構參數表

控制線芯：最小2.5mm²且不小于3芯

線芯識別

主芯：●紅●白●淺藍

地線芯：●黑

控制線芯：分色或印代碼

護套顏色

●黃色

技術參數

額定電壓（U₀/U）

0.66/1.14kV

最高系統電壓（U_m）

1.1倍的U

溫度等級

導體最高運行溫度：+75℃

使用環境溫度：-20℃~+45℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

6D（D為電纜實際外徑）

敷設方式

煤礦井下電纜的敷設分為平巷或45℃以下井巷、硐室中和立井或45℃以上井巷或鉆孔敷設方法。

成品電壓試驗

動力線芯：3.7kV/5min ，控制線芯：1.5kV/5min

產品表面標識

起帆牌   MA   MIA110283   上海起帆電纜股份有限公司    型號    電壓    規格    日期   米標
