電纜型號

MZ-0.3/0.5kV

適用范圍

本產品適用于額定電壓不超過0.3/0.5kV井下電鉆的電源連接。

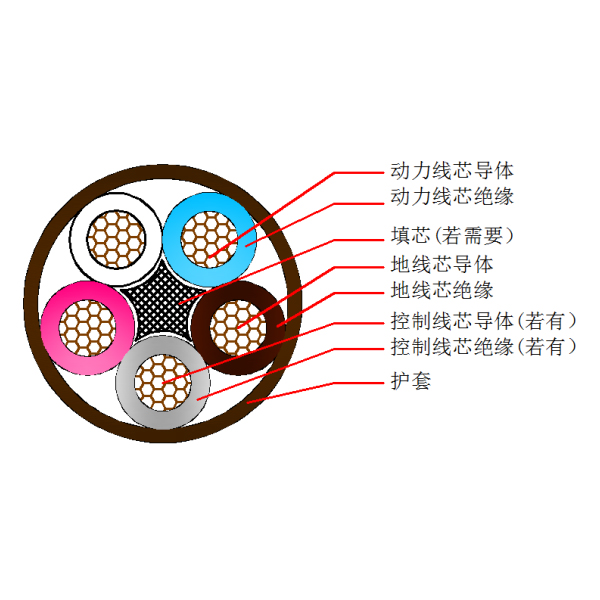

電纜結構

導體

第5種鍍錫軟銅導體

絕緣

動力線芯：三元乙丙橡膠（XJ-30）

地線芯：  三元乙丙橡膠（XJ-30）

控制線芯（若有）：三元乙丙橡膠（XJ-30）

填充（可選）

玻璃纖維繩（若需要）

護套

氯化聚乙烯或其他相當材料的混合物（XH-03）

產品標準

MT 818.8-2009

規格范圍

3芯動力主芯：2.5~4mm²

地線芯：      2.5~4mm²見結構參數表

控制線芯（若有）：    2.5~4mm²見結構參數表

線芯識別

3主芯：●紅●白●淺藍

1地線芯：●黑

1控制芯（若有）：其他合適易識別顏色或本色印代碼

護套顏色

●黑色

技術參數

額定電壓（U₀/U）

0.3/0.5kV

最高系統電壓（U_m）

1.1倍的U

溫度等級

導體最高運行溫度：+75℃

使用環境溫度：-20℃~+45℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

6D（D為電纜實際外徑）

敷設方式

井下或地面

成品電壓試驗

動力線芯：2.0kV/5min

產品表面標識

起帆牌   MA   MIA110284  上海起帆電纜股份有限公司    型號    電壓    規格    日期   米標
