電纜型號

MYPTJ-3.6/6kV

適用范圍

本產品適用于額定電壓不超過3.6/6kV井下移動變壓器及類似設備的電源連接。

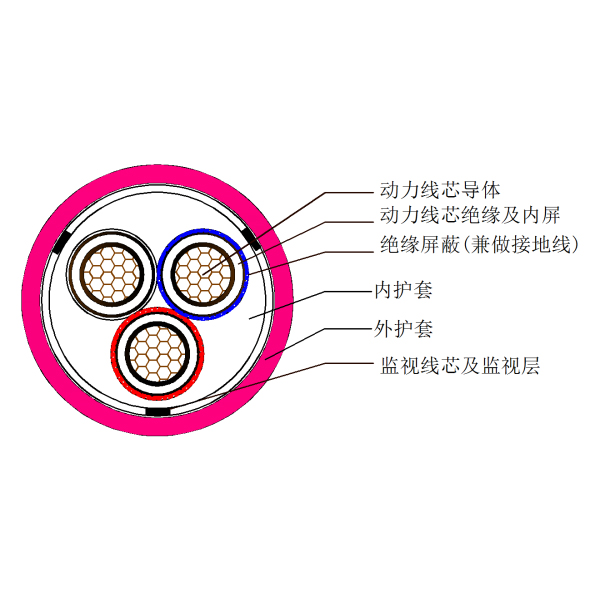

電纜結構

導體

第5種鍍錫軟銅導體

導體屏蔽

橡膠型半導電內屏蔽

絕緣

動力線芯：三元乙丙橡膠（XJ-30）

絕緣屏蔽

橡膠型半導電外屏蔽+半導電帶+金屬/纖維編織

填充（可選）

邊隙橡皮膠條或玻璃纖維繩

內護套

乙丙橡膠（XJ-10）

外護套

氯化聚乙烯或其他相當材料的混合物（XH-03）

產品標準

MT 818.6-2009

規格范圍

3芯動力主芯：25~150mm²

1芯地線芯：見結構參數表

監視線芯： 3×2.5 mm²

線芯識別

主芯：●紅●白●淺藍

護套顏色

●紅色

技術參數

額定電壓（U₀/U）

3.6/6kV

最高系統電壓（U_m）

1.1倍的U

溫度等級

導體最高運行溫度：+75℃

使用環境溫度：-20℃~+45℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

6D（D為電纜實際外徑）

敷設方式

煤礦井下電纜的敷設分為平巷或45℃以下井巷、硐室中和立井或45℃以上井巷或鉆孔敷設方法。

成品電壓試驗

動力線芯：12.5kV/5min

局部放電

1.73U₀電壓下放電量不大于20pC

產品表面標識

起帆牌   MA   MIA180369  上海起帆電纜股份有限公司    型號    電壓    規格    日期   米標
