電纜型號

GTLEFR

適用范圍

本產品適用于額定電壓不超過0.6/1kV各種港機拖鏈、卷筒設備的連接，能承受較大的機械外力。

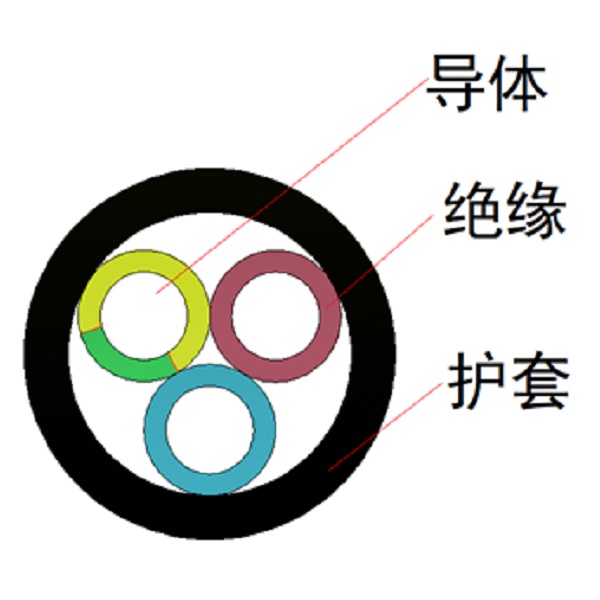

電纜結構

導體

第6種軟銅導體

絕緣

乙丙橡膠

填充（可選）

中心高溫填充繩填充或鋼絲繩加強芯

護套

氯丁橡皮混合物護套

產品標準

Q/QF 014-2019

規格范圍

1芯：1.0～400mm2

2芯：1.0～95mm2

3、4、5芯：1.0～150mm2

3+1芯：2.5～150mm2

3+2芯：2.5～150mm2

4+1芯：2.5～150mm2

線芯識別

單芯：●棕或●藍或其他

兩芯：●棕、●藍

三芯：●棕、●藍、 ●黃綠雙色

四、3+1芯：●棕、●黑、●藍/或●灰、●黃綠雙色

五、3+2、4+1芯：●棕、●黑、●灰、●藍、●黃綠雙色

護套顏色

●黑色

技術參數

額定電壓（U₀/U）

0.6/1kV

最高系統電壓（U_m）

1.1倍的U

溫度等級

導體最高運行溫度：+60℃

使用環境溫度：-20℃~+45℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

6D（D為電纜實際外徑）

敷設方式

地面敷設或軌道、卷盤上敷設

成品電壓試驗

3.5kV/5min

產品表面標識

起帆牌    上海起帆電纜股份有限公司    型號    電壓    規格    日期   米標
