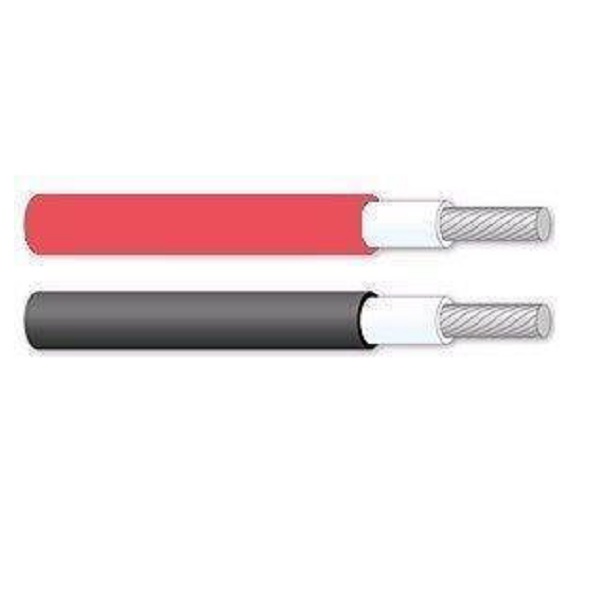

電纜型號

H1Z2Z2-K-AC 1.0/1.0kV（DC 1.5kV）

?

適用范圍

直流光伏電纜適用于光伏組件與組件間的串聯，組串之間及其組串至直流配電箱（匯流箱）之間的并聯，直流配電箱至逆變器之間的連接。

交流光伏電纜適用于逆變器至升壓變壓器之間的連接，升壓變壓器至配電裝置之間的連接，配電裝置至電網或用戶之間的連接。

?

電纜結構

導體

第5種鍍錫銅導體

?

絕緣

光伏電纜用無鹵阻燃絕緣料

?

護套

光伏電纜用無鹵阻燃護套料

?

產品標準

EN 50618:2014

?

規格范圍

1芯：1.5~240mm²

?

線芯識別

1芯：●黑色

?

護套顏色

●黑色●紅色

?

技術參數

交流額定電壓（U₀/U）

1.0/1.0kV

?

直流額定電壓（U₀）

1.5kV（導體間，導體與大地間）

最高系統電壓（U_m）

1.2kV

?

溫度等級

導體最高運行溫度：+120℃

使用環境溫度：-40℃~+90℃

電纜敷設溫度：不低于-25℃

?

最小彎曲半徑

6D（D為電纜實際外徑）

?

敷設方式

穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設、支持式架空敷設、懸掛式架空敷設等。

?

電纜性能

電纜具有耐濕熱、耐高低溫、耐酸堿、耐臭氧、抗紫外線、阻燃等性能。
