電纜型號

CJPJ/SC-3.6/6kV、CJPF/SC-3.6/6kV

適用范圍

本產品適用于各種固定敷設的船舶及離岸裝置系統。

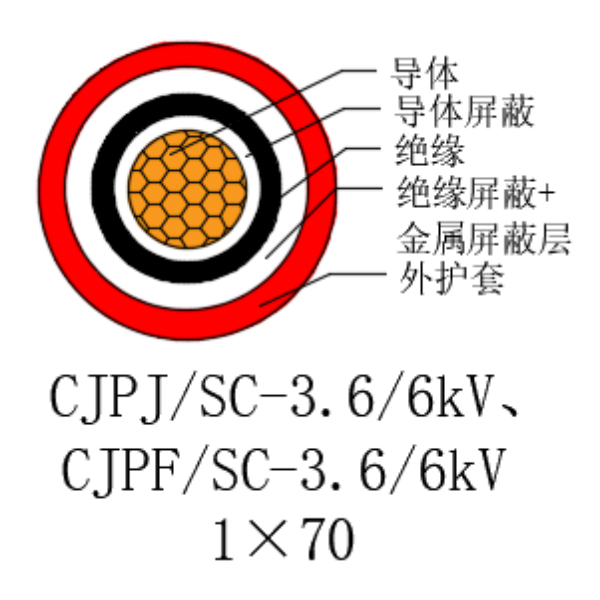

電纜結構

導體

第2種銅導體

導體屏蔽

內半導電屏蔽料

絕緣

交聯聚乙烯絕緣

絕緣屏蔽

外半導電屏蔽料

金屬屏蔽層

銅帶

填充（可選）

玻纖繩

包帶

玻纖帶

外護套

PJ: 低煙無鹵熱固性材料

PF: 低煙無鹵熱塑性材料

產品標準

IEC 60092-354-2014

規格范圍

1芯：10~630mm

3芯：10~630mm

線芯識別

色帶：黃、綠、紅

其他顏色可以根據買方需求，協商

護套顏色

●紅色

技術參數

額定電壓（U₀/U）

3.6/6kV

最高系統電壓（U_m）

7.2kV

溫度等級

正常使用時，導體最高運行溫度：90℃

使用環境溫度：-40℃~+50℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

最小彎曲半徑

單芯電纜：最小彎曲半徑為12D

三芯電纜：最小彎曲半徑為9D

（D為電纜實際外徑）

敷設方式

穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設等。

產品表面標識

起帆牌 上海起帆電纜股份有限公司   型號   電壓    規格    日期   米標
