電纜型號

BTTRZ-0.6/1kV

執行標準

產品標準：額定電壓0.6/1kV及以下金屬護套無機礦物絕緣電纜及終端

耐火實驗標準：BS 6387：2013《在火焰條件下電纜保持線路完整性的性能要求》和BS 8491：2008《用于煙和熱控制系統及特定的其它仍在繼續的火災安全系統部件的大直徑電力電纜著火完整性的評估方法》

適用范圍

本產品適用于交流50Hz，額定電壓不超過0.6/1kV的線路中，場合多用于高層建筑、地鐵、車站、機場、電站和商場等相對封閉或人員集中的重要建筑和設施內。

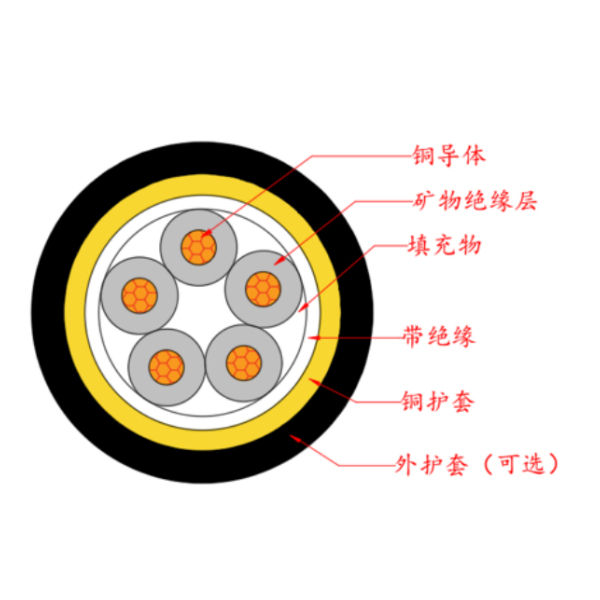

電纜結構

導體

第1種或第2種銅導體

絕緣

采用耐高溫，不燃燒的無機礦物絕緣材質（云母帶/陶瓷化硅橡膠帶），采用繞包形式

填充（根據電纜規格選用）

玻璃纖維繩

金屬護套

普通退火銅或銅合金，經特殊加工具有良好的彎曲特性，并作為PE線

外護套

采用低煙無鹵的塑性材質，有良好的阻燃及保護作用

規格范圍

1芯：10~630mm²

2芯：4~150mm²

3芯：4~150mm²

4芯：4~150mm²

5芯：4~150mm²

3+1芯：4~150mm²

3+2芯：4~150mm²

4+1芯：4~150mm²

線芯識別

2芯：●紅●藍

3芯：●黃●綠●紅

4芯：●黃●綠●紅●藍

5芯：●黃●綠●紅●藍●黃/綠

或者：●黃●綠●紅●藍●白

護套顏色

橙色（亦可根據客戶要求）

技術參數

額定電壓（U₀/U）

0.6/1kV

最高系統電壓（U_m）

1.2kV

溫度等級

導體最高運行溫度：+90℃

使用環境溫度：-20℃~+45℃

電纜敷設溫度：不低于0℃（環境溫度低于0℃時，應對電纜進行預熱）

電纜安裝時的最小彎曲半徑

D≤12    : 6D

12≤D≤20: 10D

20≤D≤40: 15D

D＞40    :20D

注：D為電纜外徑

敷設方式

穿管敷設、隧道敷設、支持式架空敷設、懸掛式架空敷設等。
