控制電纜簡介
控制電纜，主要是用來傳輸?shù)碗妷旱碾妷夯蛘唠娏餍盘?hào)。控制電纜是聚氯乙烯絕緣和聚氯乙烯護套控制電纜，控制電纜是適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。控制電纜是一種專門用于傳送控制信號的電纜，其主要應用于自動化設備、機器人、飛機、火箭、船舶、建筑物以及其他需要從遠距離（由幾米到數千米）傳輸控制信號的場合。
1.電纜導體的長期允許工作溫度為70℃。
2.電纜的敷設溫度應不低于0 ℃，推薦的允許彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6 倍。有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍。有屏蔽層結構的軟電纜，應不小于電纜外徑的6 倍。
KVV控制電纜是電纜的一種。用于交流額定電壓450V/750V及以下控制監控回路及保護線路等場合。其中屏蔽型控制電纜，由于具有良好的屏蔽性能得到電廠、電站的大量使用，電纜意義敷設在室內、電纜溝、管道、直埋、豎井等能承受較大機械拉力的固定場合。
主要性能
性能特點
1.直流電阻：20℃, 0.4mm銅線,小于等于148Ω/km ，0.5mm銅線,小于等于95Ω/km。
2.絕緣電氣強度：導體之間1min 1kv不擊穿 導體與屏蔽1min 3kv不擊穿
3.絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km,HYAT電纜大于3000MΩ.km。
4.工作電容：平均值 52±2nF/km
5.遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
性能區別
控制電纜具有防潮、防腐和防損傷等特點,可以敷設在隧道或電纜溝內。 電力電纜在電力系統主干線中用以傳輸和分配大功率電能，控制電纜從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。電力電纜的額定電壓一般為0.6/1kV及以上，控制電纜主要為450/750V。同樣規格的電力電纜和控制電纜在生產時，電力電纜的絕緣和護套厚度比控制電纜厚。
(一)控制電纜屬于電器裝備用電纜，和電力電纜是電纜五大類中的2個。
(二)控制電纜的標準是9330，電力電纜的標準是GB12706。
(三)控制電纜的絕緣線芯的顏色一般都是黑色印白字、還有電力電纜低壓一般都是分色的。
(四)控制電纜的截面一般都不會超過10平方，電力電纜主要是輸送電力的，一般都是大截面。
由于以上大家講到的原因,電力電纜的規格一般可以較大，大到500平方(常規廠家能生產的范圍)，再大的截面一般能做的廠家就相對少了，而控制電纜的截面一般較小，最大一般不超過10平方。
從電纜芯數上講,電力電纜根據電網要求,最多一般為5芯,而控制電纜傳輸控制信號用，芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產了。
材質
控制電纜的線芯為銅芯,標稱截面2.5mm2及以下,2～61芯;4～6mm2,2～14芯;10mm2,2～10芯。控制電纜的工作溫度:橡皮絕緣為65°C,聚氯乙烯絕緣為70°C和105°C兩個等級。計算機系統的使用的控制電纜一般選用聚氯乙烯、聚乙烯、交聯聚乙烯以及氟塑料絕緣的產品。
工作原理
控制電纜中的導線將控制電信號從發送器傳輸?shù)浇邮掌鳎⒃诮邮掌魈庲?qū)動執行器。由于控制電纜經常承受彎曲、拉伸和機械壓力等環境條件，因此通常使用柔性、高耐磨損和耐張力的絕緣和護套材料來制造。
應用
控制電纜廣泛應用于許多行業和領域，包括工業自動化、機器人技術、航空航天、冶金、鋼鐵、礦業、軌道交通、科學實驗、醫療設備等。
在工業自動化中，控制電纜用于將傳感器、執行器和控制器連接起來，以便通過計算機或PLC（可編程邏輯控制器）進行監視和控制。在機器人技術方面，控制電纜用于連接控制器和機器人的各個部件，從而使機器人能夠執行受控運動。在航空航天方面，控制電纜用于連接飛機和火箭中的各種發射臺和設備，并吸收大氣壓強變化對電纜的影響。在醫療設備領域，控制電纜用于連接信號傳感器和執行器，例如操作室內外的手術機器人。
特點
1、直流電阻：20℃, 0.4mm銅線，小于等于148Ω/km，0.5mm銅線，小于等于95Ω/km。
2、絕緣電氣強度：導體之間1min 1kv不擊穿，導體與屏蔽1min 3kv不擊穿。
3、絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km，HYAT電纜大于3000MΩ.km。
4、工作電容：平均值52±2nF/km
5、遠端串音防衛度：150kHZ時指定組合的功率平均值大于69dB/km。
型號
KVV、KVVP、KVVP2、KVVR、KVVRP、KVV22、KVV32、KVVP2-22、KVVP2P-22、KVVP22、KYJV、KYJVP2、KYJVP、KYJV22、KYJVP2-22、KYJVP22、KYJV32、KYJVR、KYJVRP。
KVV：銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜。
KVVP：銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜。
KVVR：銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜。
KVVRP：銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜。
KVVP3：銅芯聚氯乙烯絕緣聚氯乙烯護套鋁箔屏蔽控制電纜。
KVVP2：聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜。
KVV22：銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜。
KVV32：聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝鎧裝控制電纜。
KVVP22：聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜。
KVVP2-22：聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜。
規格
控制電纜的芯數一般為：2，3，4，5，7，10，12，14，16，19，24，27，30，37，41，44，48，52，61芯。
用途
控制電纜的用途主要是用于傳送控制、測量信號等功能。用于主流和交流50HZ，額定電壓300/300V，450/750V以下的工礦企業、現代化高層建筑等遠距離操作、控制火爐、信號以及保護測量回路。并可作為各類電器、儀表以及自動化裝置之間的連接線，起著傳遞各種電器信號，保障系統安全，使其可靠運行的作用。
類別
可分為普通控制電纜，阻燃(ZR)控制電纜，耐火(NH)控制電纜，低煙無鹵控制電纜，低煙低鹵控制電纜，高阻燃控制電纜，耐溫、耐寒等控制電纜。控制電纜的絕緣類型
一般按照絕緣類型來分類，如聚氯乙烯絕緣控制電纜、交聯聚乙烯絕緣控制電纜、硅橡膠絕緣控制電纜、氟塑料絕緣控制電纜等。
主要系列品種
當今控制電纜的主要產品有：聚氯乙烯絕緣控制電纜、天然丁苯橡膠絕緣控制電纜和聚乙烯絕緣控制電纜。 此外，還有交聯聚乙烯絕緣和乙丙橡膠絕緣制品。 早年生產的油浸紙絕緣鉛包控制電纜已被淘汰。
控制電纜的額定電壓用 U0/U 表示。 我國1998年頒布的國家標準規定塑料絕緣控制電纜的額定電壓為450/750V，國外已提出600/1000V產品作為控制電纜的常規產品系列。 目前我國還可以生產600/1000V塑料絕緣控制電纜。 橡膠絕緣控制電纜的額定電壓規定為300/500V。
控制電纜線芯為銅芯，標稱截面2.5mm及以下，2~61芯； 4~6mm，2~14芯； 10mm，2~10芯。 控制電纜工作溫度：橡膠絕緣65℃，聚氯乙烯絕緣70℃和105℃。 計算機系統中使用的控制電纜一般采用PVC、聚乙烯、交聯聚乙烯和氟塑料絕緣制品。
技術參數
額定電壓：U0/U為450/750V。
導體線芯長期工作溫度為70℃、95℃兩種，電纜敷設溫度不低于0℃。
電纜的推薦允許彎曲半徑如下：
無鎧裝電纜，應不低于電纜外徑的6倍；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
屏蔽軟電纜，不低于電纜外徑的6倍。
控制電纜泛指設備儀表供電/信號控制
代表型號：KVV/KYJV/還有其它儀表線等等
產品說明
執行標準：GB/T 9330-2008。阻燃電纜還應符合IEC337-8標準的技術條件。
型號 產品名稱 電壓V 芯數 截面 mm2 主要適用范圍
KVV 阻銅芯聚氯乙烯絕緣聚氯乙烯護套kvv電纜450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等固定場合
KVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝kvv22電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道直埋等能承受較大機械外力的固定場合
KVVP 阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套kvvp電纜450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求屏蔽的固定場合
KVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 450/750 4-37 0.75-10 敷設在室內，有移動要求的場合
KVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 450/750 4-37 0.75-10 敷設在室內，有移動屏蔽要求的場合
ZRKVV 阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套zrkvv電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求阻燃的固定場合
ZRKVV22 銅芯聚氯乙烯絕緣聚氯乙烯護套編織鋼帶鎧裝zrkvv22電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道直埋等能承受較大機械外力有阻燃要求的固定場合
ZRKVVP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽zrkvvp電纜 450/750 4-37 0.75-10 敷設在室內，電纜溝、管道等要求屏蔽、阻燃的固定場合
ZRKVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套編織zrkvvr電纜 450/750 4-37 0.75-10 敷設在室內，有移動和阻燃要求的場合
ZRKVVRP 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽zrkvvrp電纜 450/750 4-37 0.75-10 敷設在室內，有移動屏蔽和阻燃要求的場合
耐高溫控制電纜（KFF電纜）適用于交流額定電壓300/500及以下，高溫環境中的信號檢測。尤其適用于消防與保安系統保護回路的控制及動力的傳輸線。
使用特性：工作溫度：長期使用200℃
短期使用1000℃ 90分鐘
安裝措施
為了減少絕緣故障、機械損壞以及降低火災時控制電纜的覆蓋范圍，在國家標準GB50217- 91《電力工程電纜設計規范》中對控制電纜的安裝進行了規定：①雙重保護電流和電壓；②直流電源和跳閘控制電路必須得到加強；③兩個獨立的系統需要使用獨立的控制電纜。

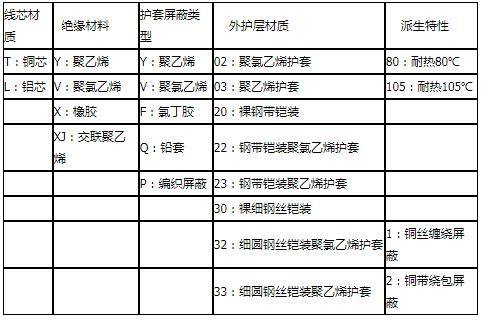

型號代碼含義
防干擾措施
為保證控制電纜在發生絕緣擊穿、機械損壞或火災時能減小影響范圍，國家標準GB50217-91《電力工程電纜設計規范》規定：電流、電壓、 直流電源和跳閘控制回路等。需要增強可靠性的兩個系統應使用單獨的控制電纜。
控制電纜投入運行后，同一電纜的不同芯線之間以及平行敷設的電纜之間存在電氣干擾問題。 造成電氣干擾的主要原因是：(1) 鐵芯間因外加電壓產生電容耦合引起的靜電干擾；(2) 通電電流引起的電磁感應干擾。 一般來說，當附近有高壓、大電流干擾源時，電氣干擾更為嚴重。 由于同一根電纜的芯線間距較小，因此干擾程度遠大于相鄰平行敷設的電纜。
維修保養
控制電纜價格公式如下：銅的重量X銅價=（絲徑÷2）^2X3.14X絲的根數X8.9X當時銅價+10%的加工費。
控制電纜的成本價格計算
平方X1.83=銅的重量X當時的銅價+鎧裝的價格（重量X0.4元/斤）=成本價格+10%的加工費
電纜的價格=制造材料成本+固定費用+稅收+業務費+利潤
制造材料成本=材料成本*（1+材料消耗）（材料成本即為理論計算出來的值）
固定費用根據各個公司的情況有所不同，一般包括生產工資、管理工資、水電費、修理費、折舊費、房租費、運輸費用
控制電纜線路常見的故障有機械損傷、絕緣損傷、絕緣受潮、絕緣老化變質、過電壓、電纜過熱故障等。當線路發生上述故障時，應切斷故障電纜的電源，尋找故障點，對故障進行檢查及分析，然后進行修理和試驗，該割除的割除，待故障消除后，方可恢復供電。
控制電纜與電力電纜區別
①控制電纜屬于電器裝備用電纜，和電力電纜同屬五大類電纜。
②控制電纜的標準是GB/T9330,電力電纜的標準是GB/T12706.
③控制電纜絕緣芯的顏色通常是黑色和白色，而電力電纜的低壓通常用顏色編碼。
④控制電纜的截面積通常不超過10m2,主要用于傳輸功率，通常截面積較大。由于上述原因，電力電纜的規格通常可以高達500m2(典型制造商可以生產的范圍)，并且橫截面較大的制造商通常可以制造相對較小的數量，而控制電纜的橫截面通常很小，最大值通常不大于10m2。根據電網的要求，電纜芯的數量通常最多為5芯，用于傳輸控制信號。
控制電纜和信號電纜區別
一.特點不同
1.控制電纜：絕緣電氣強度：導體之間1min 1kv不擊穿導體與屏蔽1min 3kv不擊穿;bai絕緣電阻：每根芯線與其余線芯接地，控制電纜大于10000MΩ.km，HYAT電纜大于3000MΩ.km。
2.信號電纜：一般信號電纜傳輸?shù)男盘?hào)很小，為了避免信號受到干擾，信號電纜外面有一層屏蔽層，包裹的導體的屏蔽層，一般為導電布，編織銅網或銅泊（鋁），屏蔽層需要接地，外來的干擾信號可被該層導入大地，避免干擾信號進入內層導體干擾同時降低傳輸信號的損耗。
二.用處不同
1.控制電纜：適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等場合使用的聚氯乙烯絕緣、聚氯乙烯護套控制電纜。
2.信號電纜：傳感器信號電纜用于各種傳感器，儀器儀表的信號傳輸，傳感器信號電纜采用鍍銀導體，多芯結構，確保每芯之間電阻保持高度一致，可以將微弱的電量信號準確傳輸?shù)綌?shù)百米外。
三.材質不同
1.控制電纜：線芯為銅芯，標稱截面2.5mm2及以下，2～61芯;4～6mm2，2～14芯;10mm2，2～10芯。控制電纜的工作溫度：橡皮絕緣為65°C，聚氯乙烯絕緣為70°C和105°C兩個等級。計算機系統的使用的控制電纜一般選用聚氯乙烯、聚乙烯、交聯聚乙烯以及氟塑料絕緣的產品。
2.信號電纜：考究的金屬材料一方面要順利地導出干擾信號，極細的金屬絲必須有足夠的抗彎折能力以避免金屬碎屑影響其他電氣設備。
以上就是控制電纜和信號電纜的區別。這兩種電纜其實存在著很大的區別，像信號電纜更多是用于傳送數據信號，信號電纜有屏蔽，防止外來信號干擾。而控制電纜則主要用于傳送電信號，一般沒有屏蔽，適用于工礦企業、能源交通部門、供交流額定電壓450/750伏以下控制、保護線路等設備的控制系統使用的聚氯乙烯絕緣，聚氯乙烯護套控制電纜來使用。
控制電纜和動力電纜區別
1.概念不同
動力電纜：指線徑粗大，一般為3芯或四芯，相間絕緣較厚，傳輸電能的電纜，在電力系統主干線中用以傳輸和分配大功能電能，額定電壓一般為0.6/1kV及以上，電流較大，電纜線芯數較少。
控制電纜：控制電纜傳輸控制信號用，額定電壓為450/750V，從電力系統的配電點把電能直接傳輸?shù)礁鞣N用電設備器具的電源連接線路。芯數較多，根據標準來講多的有61芯，但也可以根據用戶要求生產定制。
2.應用領域不同
動力電纜：電力系統采用的電纜產品主要有架空裸電線、匯流排（母線）、電力電纜（塑料線纜、油紙力纜（基本被塑料電力電纜代替）、橡套線纜、架空絕緣電纜）、分支電纜（取代部分母線）、電磁線以及電力設備用電氣裝備電線電纜等。
控制電纜：用于計算機系統、信息傳輸系統、機器人系統、數控設備系統、自動化系統、拖鏈系統等等。
3.芯數不同
動力電纜：線徑粗大，一般為3芯或四芯。
控制電纜：芯數較多，根據標準來講多的有61芯。
4.電壓不同
動力電纜：額定電壓一般為0.6/1kV及以上。
控制電纜：額定電壓為450/750V。
5.負載流量不同
動力電纜：在電力系統主干線中用以傳輸和分配大功能電能，電流較大。
控制電纜：傳輸控制信號用，從電力系統的配電點把電能直接傳輸?shù)礁鞣N電器設備的電源連接線路。
